一、設備功能簡介：

微機扣件力學試驗機主要針對腳手架扣件、鋼管扣件、鑄鋼扣件、混凝土枕扣件、鋼軌扣件等各種扣件做抗滑、抗變形、抗拉、抗壓等力學性能測試。適用于質量監督、教學科研、航空航天、鋼鐵冶金、汽車、建工建材等試驗領域。

二、設備構成：

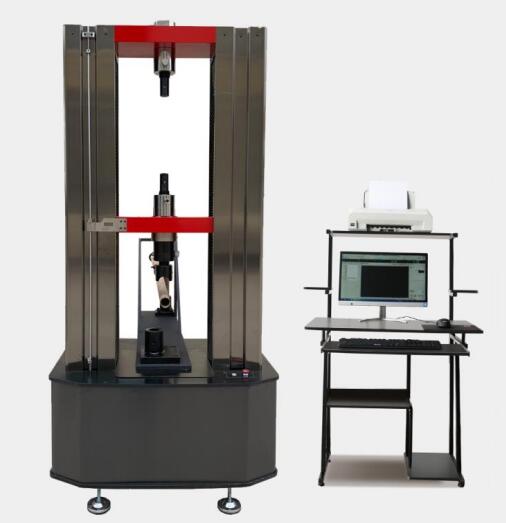

本設備采用臺式龍門式結構，雙導軌雙立柱。主要由主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成。

三、設備主要技術參數：

1.最大試驗力：200KN；

2.試驗機準確度等級：1級；

3.試驗力測量范圍： 1%—100%FS全程不分檔；

4.試驗力示值相對誤差：±1%以內；

5.試驗力分辨力：最大試驗力的1/±300000全程分辨力不變；

6.變形測量范圍：0.2%-100%FS；

7.變形示值相對誤差：示值的±0.5%以內；

8.變形分辨力：最大變形量的1/±300000；

9.位移示值相對誤差：示值的±0.5%以內；

10.位移分辨力：0.025μm；

11.力控速率調節范圍：0.01-5%FS/S；

12.力控速率相對誤差：設定值的±1%以內；

13.變形速率調節范圍：0.02—5%FS/S；

14.變形控制速率相對誤差：設定值的±1%以內；

15.橫梁速度調節范圍：0.01—200mm/min；

16.恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

17.恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

18.有效拉伸空間（不帶夾具）：800mm；

19.有效試驗寬度：400mm；

20.主機外型尺寸（長×寬×高）1000×800×2200（mm）；

21.電源：220V±10%，2000W ；

22.主機重量：約1100kg。

四、重點描述：

1 主機：該機采用龍門落地式單空間結構，下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由伺服控制專用圓弧同步齒型帶、絲杠組成，運行平穩，效率高、噪音低、無污染。

2 附具：

根據實驗要求配置夾具，涵蓋腳手架扣件，碗扣，盤扣，輪扣等相關扣件測試。

五、功能介紹

1.本機采用內置式控制器，保證了該試驗機可以實現等速位移控制。

2.采用正牌交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比最高可達1:100000。

3.電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

4.自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化

5.條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；

6.自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；

7.自動標定：系統可自動實現示值準確度的標定；

8.自動保存：試驗結束，試驗數據和曲線自動保存；

9.過程實現：試驗過程、測量、顯示和分析等均由微機完成；

10.批量試驗：對相同參數的試樣，一次設定后可順次完成；

11.試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；

12.顯示方式：數據和曲線隨試驗過程動態顯示；

13.曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

14.曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；

15.試驗報告：可按用戶要求的格式編制報告并打��；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。

16.限位保護：具有程控和機械兩級限位保護；

17.自動停機：試樣斷裂后，移動橫梁自動停止；

18.過載保護：當負荷超過各檔最大值的3-5%時，自動停機；

19.自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。

六、滿足及適用標準：

GB/T 2611-2007 《試驗機  通用技術要求》

JB/T 7406.1-1994 《試驗機術語  材料試驗機》

GB/T 16491-2008 《電子式萬能試驗機》

GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》

GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》

GB/T15831-2006《鋼管腳手架扣件》

JGJ/T503-2016《承插型盤扣式鋼管支架構件》

JGJ130-2011《建筑施工扣件式鋼管腳手架安全技術規范》

GB 24910-2010《鋼板沖壓扣件》

GB/T 24911-2010 《碗扣式鋼管腳手架構件》

JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》

七、主要配置

200KN主機一臺；含精密滾珠絲杠          2付

200KN  輪輻式傳感器（品牌強田科技）       1個

50KN   S型傳感器  （品牌強田科技）       1個

2KN    S型傳感器   （品牌強田科技）      1個

夾具： 連接盤單側抗剪強度

   連接盤雙側抗剪強度

   連接盤抗彎強度

   連接盤抗拉強度

   連接盤內側環焊縫抗剪強度

   腳手架扣件抗滑移性能（抗破壞性能）

   腳手架扣件扭轉剛度

   腳手架扣件抗拉性能

   腳手架扣件底座抗壓性能

    上碗扣強度

   下碗扣焊接強度

   橫桿接頭強度

   橫桿接頭焊接強度

   可調支座抗壓強度

    拉線編碼器 （品牌博瑞）   1套

    電腦直讀式千分表（品牌VOK） 1套

      2KW交流伺服馬達（品牌DORNA）：1套

    低噪音圓弧同步帶精密減速系統（品牌輪馳精密）：1套

    電腦（品牌聯想）：  1套

    全數字數據采集控制器；

    WINDOWS兼容控制軟件（品牌朗杰）。
