產品用途：

Ø 鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測

Ø 支盤樁的成孔質量檢測

Ø 地下連續墻成槽質量檢測

符合規范：

《公路橋涵施工技術規范》（JTG/T F50-2011）

《建筑樁基技術規范》（JGJ 94-2018）

《建筑地基基礎工程施工質量驗收規范》（GB 50202-2018）

《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程》（DB 29-112-2004）

《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程》（DGJ 32/TJ 117-2011）

《建筑基樁檢測技術規范》（DGJ 08-218-2003）

《灌注樁成孔質量檢測技術規程》（T/CECS 596-2019)

《地下連續墻檢測技術規程》（T/CECS 597-2019)

《公路工程基樁檢測技術規程》（JTG/T 3512-2020）

技術特點：

1. 整套系統實現智能化。整個測試過程和探頭升降系統實現自動控制，實測數據和測試結果實現多模式顯示、且現場主機可直接打印輸出結果；

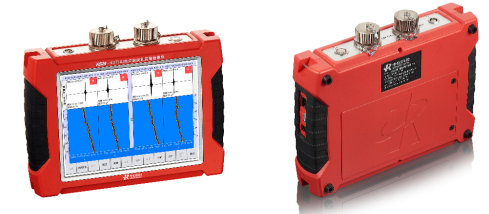

2. 主機系統穩定可靠。主機采用低功耗嵌入式系統設計，軟件系統基于Linux 設計，系統穩定可靠；主機配備可拆卸鋰電池，獨立供電，可有效防止測試過程中因電力中斷導致的測試數據丟失；

3. 系統具備良好抗電磁干擾能力，整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確；

4. 線纜采用加強纖維材料，提升機械部分采用分離式設計，體積和重量大為減輕，現場運輸方便；

5. 超聲探頭盲區小，功率大，適應能力強。探頭最小可探測孔徑（槽寬）600mm，最大可探測孔徑（槽寬）8000mm，最大泥漿比重可達1.4，適合幾乎所有工程成孔成槽的檢測；

6. 系統具有自校正功能，根據孔口孔徑值或槽口寬度值，自動對測試系統進行校準，保證測試結果準確可靠；

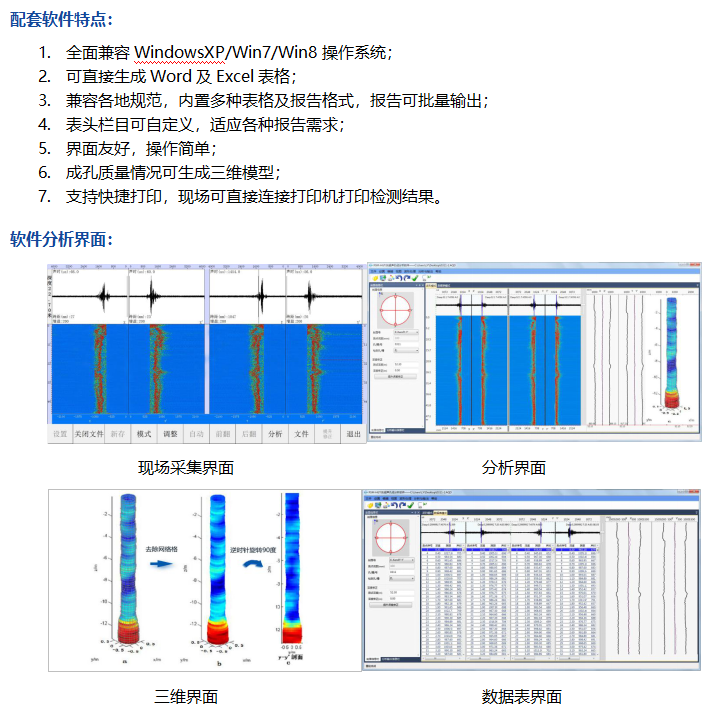

7. 輸出結果內容豐富，直觀準確。現場檢測完成后，實時輸出兩個剖面影像圖、XX’和YY’剖面偏離曲線圖和數表（包括每個測點的深度值、實測聲時值、探頭距孔壁的距離、測點位置孔徑值、偏移值和垂直度）；

8. 主機及絞車體積小、重量輕，攜帶方便、便于操作；

9. 可輸出三維成孔情況效果圖。

性能指標：

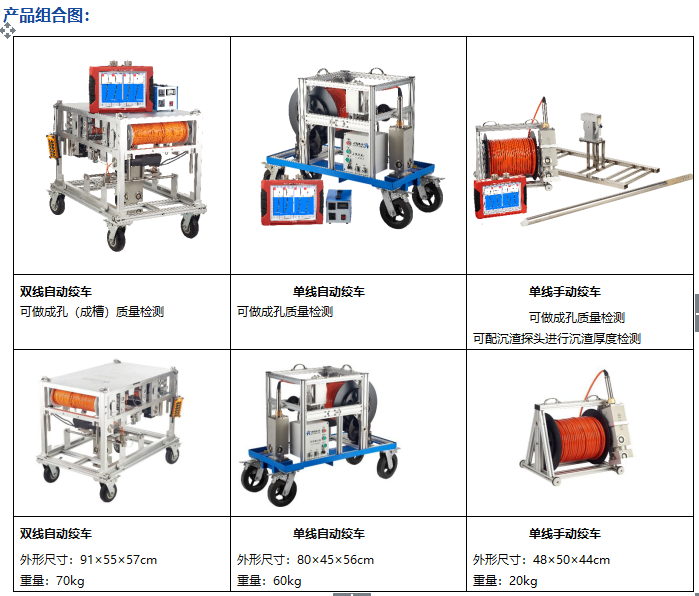

標準配置（雙線電動）：

標準配置（單線電動）：

標準配置（單線手動）：

可選配件：
