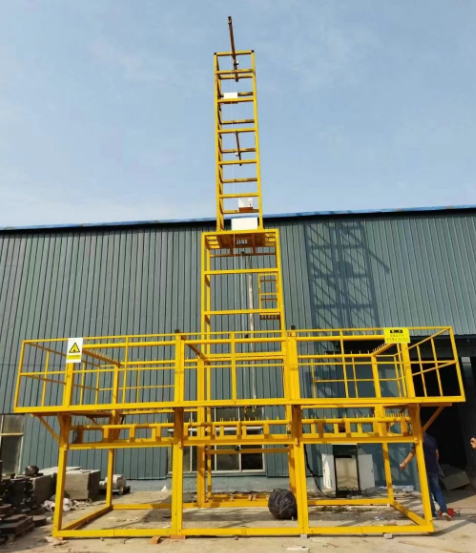

一、設備概述 根據安全帶新國標 GB6096-2020《墜落防護 安全帶系統性能測試方法》GB 5725-2009《安全網》設計 ，主要用于安全帶動態負荷承載性能和安全帶整體靜 態負荷以及安全網的耐擊貫穿性能測試儀的專用實驗儀器。

二、規格型號 KJ-AQM-109

三、適用標準 GB6096-2020《墜落防護 安全帶系統性能測試方法》、GB6095-2009 《安 全帶》GB 5725-2009《安全網》

四、主要特點 1.采用德國進口高精度動態力值傳感器 ，保障測試數據的準確性 2.提供保護裝置一套 ，有效防止假人脫落時造成的傷害 3.配套自動釋放系統 ，性能穩定可靠 ，易于操作 4.配有斷電保護 ，斷電后仍可持續工作 5.安全網沖擊高度 0-7 米 ，采用恒轉矩測試原理 ，LED 實時顯示提升高度 ； 也可預設提升高度 ，當測試物達到預設高度時會自動停止

五、技術參數 1.動態力值傳感器：測量范圍 0-20KN，頻率響應最小 5KHz 2.測量精確度：全量程范圍內土 1% 3.沖擊方式：自由落體方式 4.電源：380V 50Hz 2KW 5.測試力值范圍：0 ~ 30KN ，精度 1% 6.拉伸長度范圍：0 ~ 3000mm 7.拉伸速度：定速 100mm/min 8.時間顯示：微電腦液晶屏自動顯示 ，精度 1% 9.控制系統：觸摸屏(單片機)控制系統 ，提升高度到達預定高度值后自動停止 ， 自動完成整個試驗過程。 10.高度調節：最高距離試驗面 7 米 ，提升高度到達預定高度值后自動停止設備簡介 第 3頁共 3 頁 11.測試試樣：安全網試樣 ：3m×6m、 1.8 m×6m 、 1.5 m×6m 12.沖擊鋼球：直徑 ( 500± 10 ) mm ，重量 ( 100± 1 ) kg 13.沖擊試驗高度：試樣距離地面 3 米 14.貫穿棒：采用直徑 50mm ，質量 ( 5 ±0.2 ) kg 的不銹鋼圓棒 15.貫穿測試角度：貫穿試驗架與水平面夾角 ：30° 16.貫穿試驗高度：距離被貫穿網中心 1 米 17.測試架占地尺寸：6m*8m 18.工作電源：AC 220V ，50Hz 19.外形尺寸：6000*4500*10500 (分體式挖坑)、6000*3000*10500 ( 一體式挖坑)
